                               Encoder Solution

엔코더 분배기 WBB-2CH

Digital encoder distributor  2chanel

- 디지털 엔코더 입력을 2개의 디지털 출력으로 분배

- RS422 (TTL) Encoder 지원

- Encoder Loss Detection 회로내장-
- 최대 입력 주파수: 6MHz (체배전)
- 70 X 86 X 43.5mm(W*H*D)

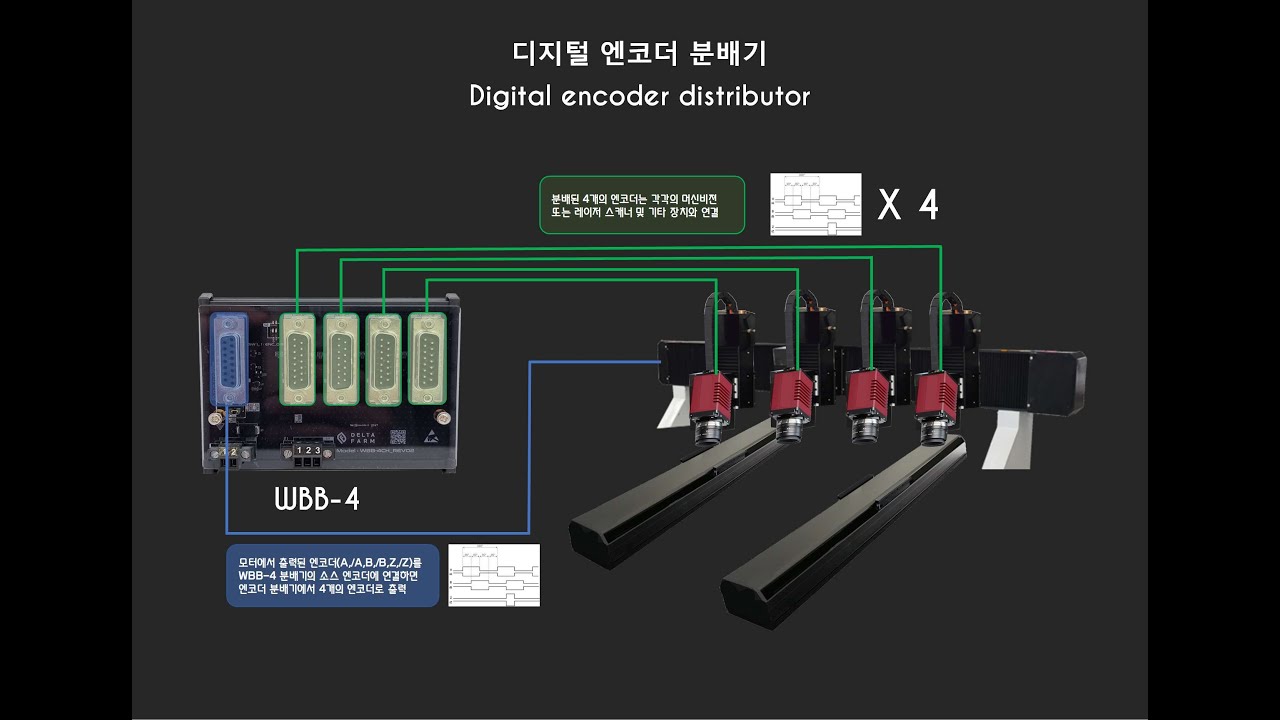

엔코더 분배기 WBB-4CH

Digital encoder distributor 4chanel

- 디지털 엔코더 입력을 4개의 디지털 출력으로 분배

- RS422 (TTL) Encoder 지원

- Encoder Loss Detection 회로내장-
- 최대 입력 주파수: 6MHz (체배전 )
- 112 X 86 X 43.5mm(W*H*D)

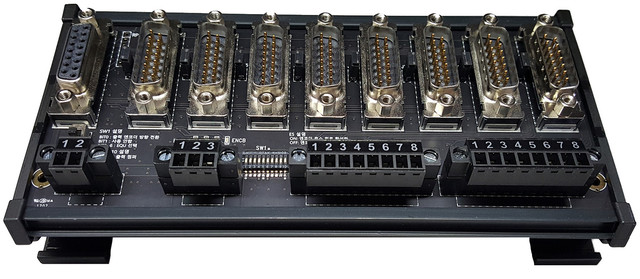

엔코더분배기 WBB-8CH

Digital encoder distributor 8chanel

- 디지털 엔코더 입력을 8개의 디지털 출력으로 분배

- RS422 (TTL) Encoder 지원

- Encoder Loss Detection 회로내장-
- 최대 입력 주파수: 6MHz (체배전 )
- 173X 86 X 43.5mm(W*H*D)



AINAD (INTERPOLATOR)

Analog encoder to digital encoder convertor


- 1개의 아나로그 엔코더 입력 (SinCos/ 1Vpp)

- 1개의 아나로그 엔코더 출력 (Bypass)
- 2개의 디지털 엔코더 출력 (distribution)
- 5,10,20,40,50체배 가능
- 20um 아나로그 엔코더 사용시 50체배 후
   디지털 엔코더의 최종 분해능 0.1um(4체배 후)

- ADAM BOARD 대체 가능

- 107.6 X 61.6 X 20mm(W*H*D)

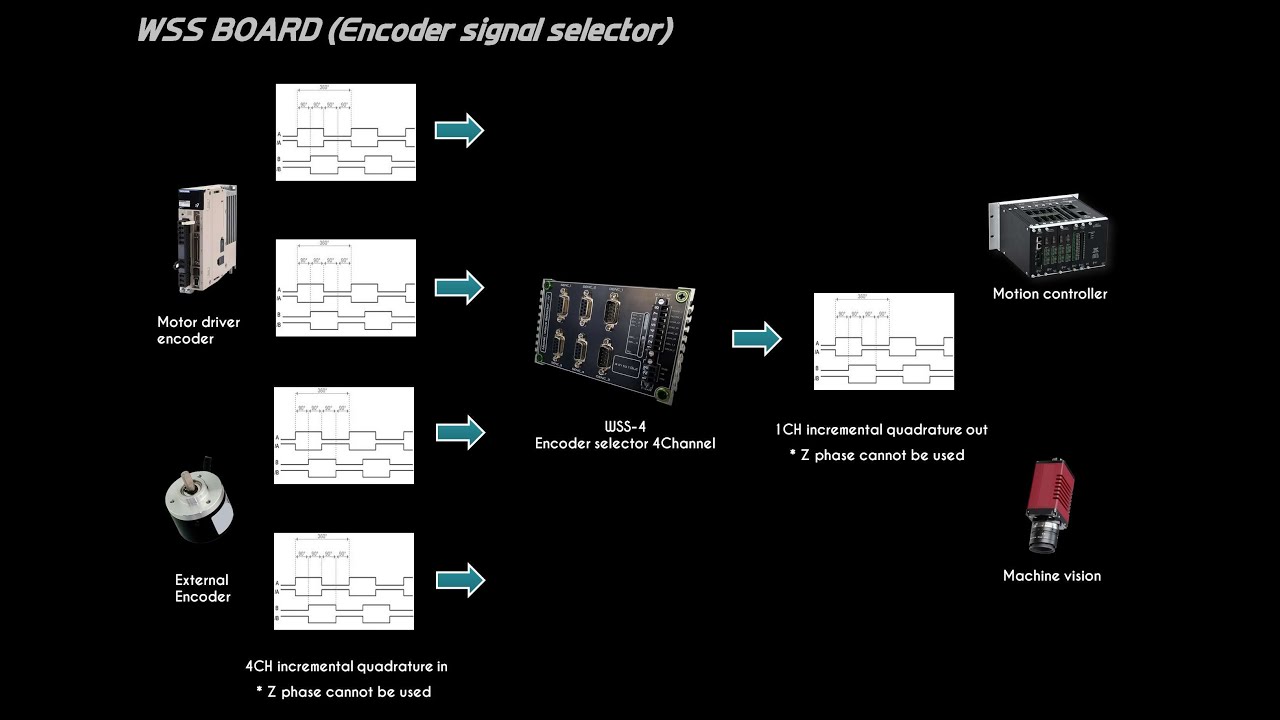

Encoder selector WSS-4

Encoder selector (with case)

엔코더 셀렉터

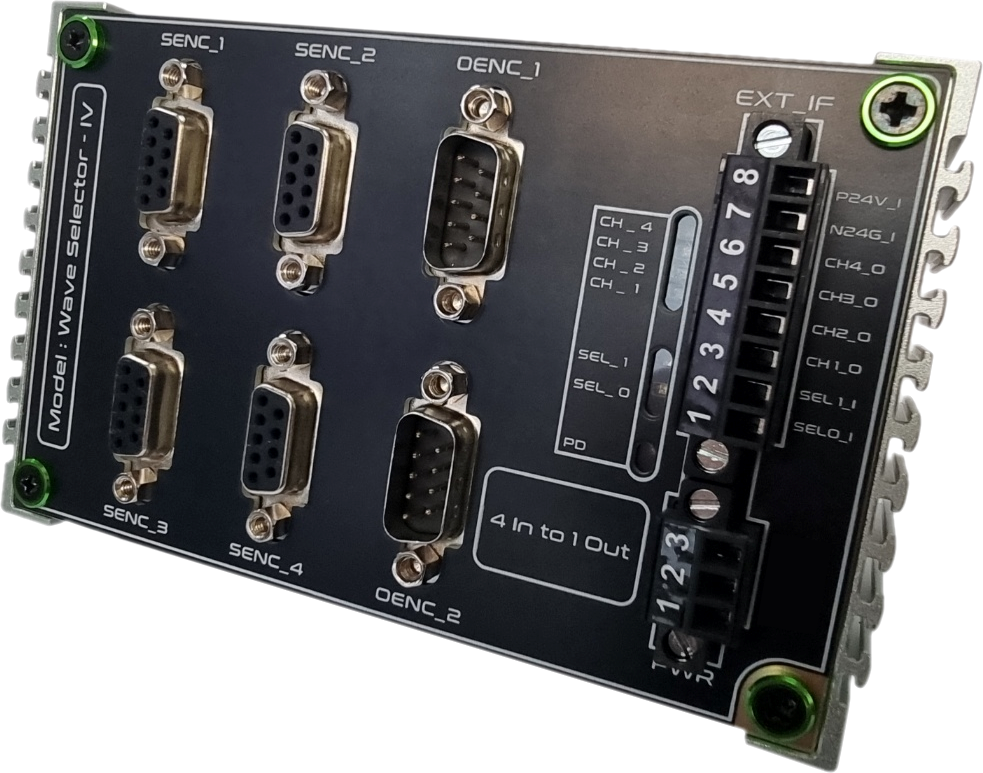

엔코더 셀렉터 WSS-4

Encoder selector (without case)

엔코더 셀렉터



- 4개의  Digital encoder 입력 중

   한 개의 encoder를 선택하여 출력

- Z상은 사용하지 않음
- 최대 입력 주파수: 6MHz (체배전)
- 134 X 84 X 56mm(W*H*D)



- 4개의  Digital encoder 입력 중

   한 개의 encoder를 선택하여 출력

- Z상은 사용하지 않음
- 최대 입력 주파수: 6MHz (체배전)
- 110 X 87 X 44mm(W*H*D)



                                                     - 엔코더 분배기   ( Digital encoder distributor  2chanel   / 4chanel / 8chanel )

엔코더 분배기
encoder distributor 엔코더분배기

                                                                                                       - Encoder selector/ 엔코더 선택기

엔코더 선택기
엔코더 선택기

                                  - 아나로그 엔코더 디지털 엔코더 변환기  (Analog encoder to digital encoder convertor)

UNIPOLATOR
